Unsere Produkte

Verschaffen Sie sich auf dieser Seite einen Überblick über unsere Hauptprodukte. Vertiefende Informationen zu Produkteigenschaften, Toleranzen und Abmessungen finden Sie außerdem in unserem Katalog (auch in englischer Version verfügbar).

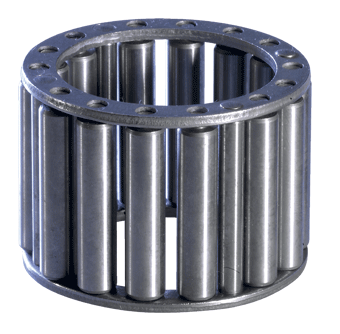

Baureihe S

Produkte: Baureihe S

ROW / S

Rollen: naturharte Stahlrollen mit Zapfen, an beiden Enden in Flachstahlringen mit leichtem Spiel gelagert
Käfig: Flachstahlringe, durch an beiden Seiten vernietete Stahlstifte fest miteinander verbunden
Einsatzgebiete: für Lagerstellen mit einfacher bis mittelschwerer Belastung
max. Drehzahl: ca. 800 U/min

Produkte: Baureihe S

ROH / S

Rollen: gehärtete und auf Wunsch geschliffene Präzisionsstahlrollen-Rollenführung wie ROW / S
Käfig: Flachstahlringe, durch an beiden Seiten vernietete Stahlstifte fest miteinander verbunden
Einsatzgebiete: für Lagerstellen mit hoher
Tragfähigkeit und Drehzahlen > 800 U/min
max. Drehzahl: ca. 2000 U/min

Produkte: Baureihe S

RON / S

Rollen: Rost- und säurebeständiger Stahl, entsprechend Werkstoff-Nr. 4301 oder 4305
Käfig: Stahlkäfig in rost- und säurebeständiger Qualität, durch an beiden Seiten vernietete Stahlstifte fest miteinander verbunden
Einsatzgebiete: XXX
max. Drehzahl: XXX

Baureihe Wa

ROW / Wa

Rollen: naturharte Rollen, geschliffen oder poliert, Rollen an bei-den Enden in zylindrischer Bohrung gelagert
Käfig: gefräste Messingringe durch an beiden Enden vernietete Stahlstifte fest miteinander verbunden
Einsatzgebiete: für Lagerstellen mit starker und stossweiser Belastung ( vorwiegend im Fahrzeug-, Maschinen- und Apparatebau)
max. Drehzahl: ca. 800 U/min

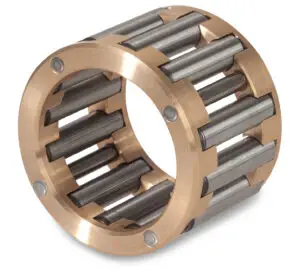

ROH / Wa

Rollen: gehärtete und geschliffene Präzisionsrollen-Rollenfüh-rung wie ROW / Wa
Käfig: gefräste Messingringe durch an beiden Enden vernietete Stahlstifte fest miteinander verbunden
Einsatzgebiete: für Lagerstellen mit starker und stossweiser Belastung ( vorwiegend im Fahrzeug-, Maschinen- und Apparatebau)
max. Drehzahl: ca. 2000 U/min

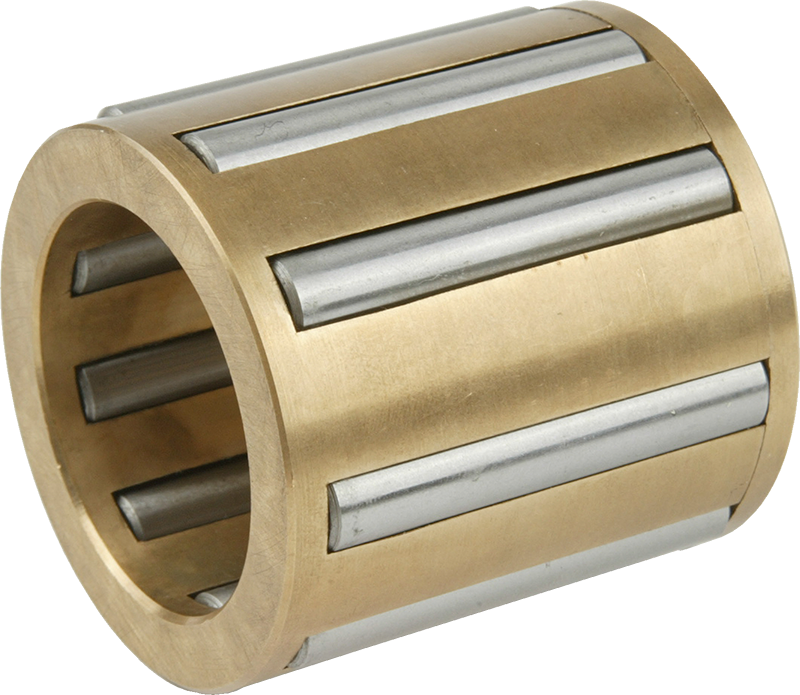

RoH W9

ROH / W9

Rollen: gehärtete und geschliffene Präzisionsrollen-Rollenfüh-rung in vollständig gefrästen, zylindrischen Taschen
Käfig: geschlossener Messing-Massivkäfig, vernieteter Stirnring, max. Lagerlänge 50 mm, extrem verwindungsfest
Einsatzgebiete: für extrem belastete Lagerplätze – nimmt auch teilweise axiale Kräfte auf
max. Drehzahl: ca. 2500 U/min

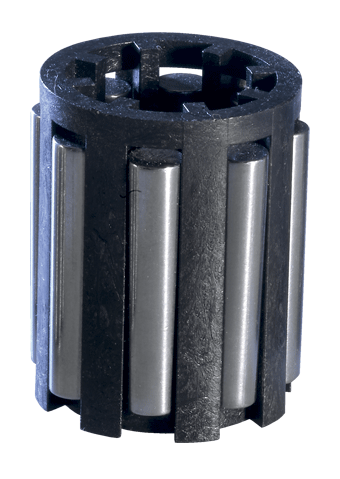

Baureihe K

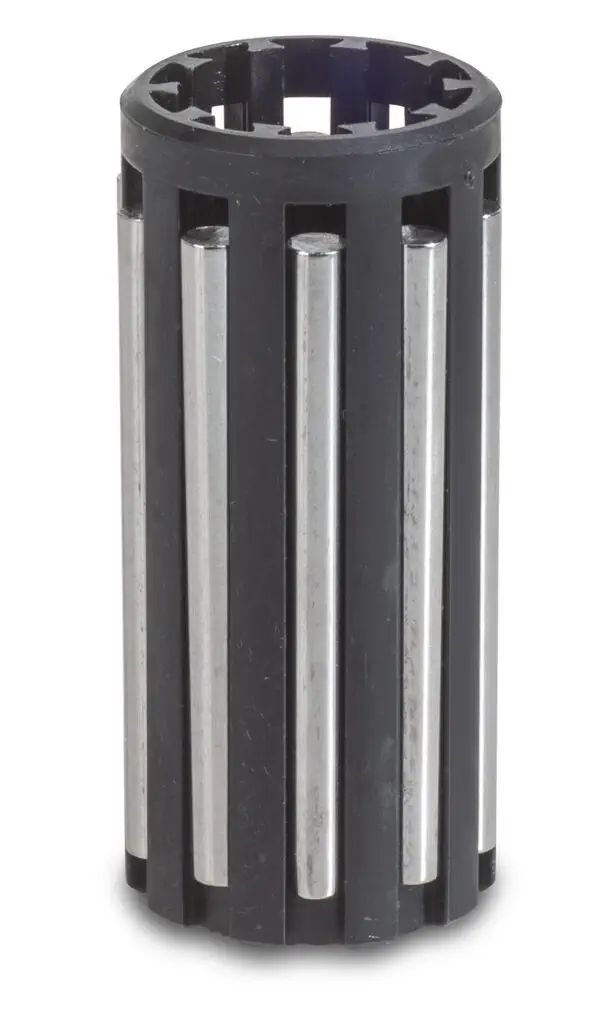

ROW / K

Rollen: naturharte Stahlrollen Rollenführung in voller Länge in speziell geformten Taschen
Käfig: Komplettkäfig aus Polyamid äußerst verwindungsfrei – abriebfest – säurebeständig und geräuschsdämpfend speziell geformte Käfigtaschen  ewährleisten einen exakten, axialen Lauf der Rollen
Einsatzgebiete: für Lagerstellen mit einfa-cher bis mittelschwerer Belastung
max. Drehzahl: ca. 800 U/min

ROH / K

Rollen: gehärtete und auf Wunsch geschliffene Präzisionsrollen Rollenführung wie ROW / K
Käfig: Komplettkäfig aus Polyamid äußerst  verwindungsfrei – abriebfest – säurebeständig und geräuschsdämpfend speziell geformte Käfigtaschen  gewährleisten einen exakten, axialen Lauf der Rollen
Einsatzgebiete: für Lagerstellen mit höherer Belastung und Drehzahlen > 800 U/min
max. Drehzahl: ca. 2000 U/min

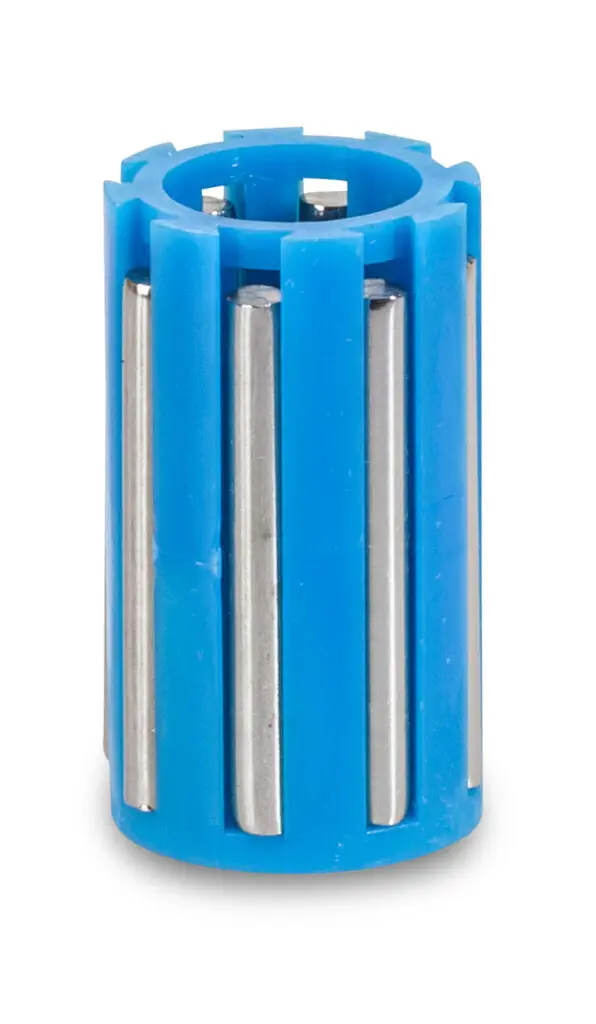

RON / K

Rollen: aus rost- und säurebeständigem Material Rollenführung wie ROW / K
Käfig: Komplettkäfig aus Polyamid äußerst  verwindungsfrei – abriebfest – säurebeständig und geräuschsdämpfend speziell geformte Käfigtaschen  gewährleisten einen exakten, axialen Lauf der Rollen
Einsatzgebiete: für Lagerstellen mit einfa-cher bis mittelschwerer Belastung, die mit stahl-feindlichen Stoffen in Berührung kommen
max. Drehzahl: ca. 800 U/min

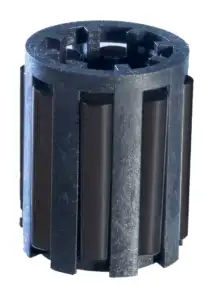

ROK / K

Rollen: Rollen aus Kunststoff Rollenführung wie ROW / K
Käfig: Komplettkäfig aus Polyamid äußerst  verwindungsfrei – abriebfest – säurebeständig und geräuschsdämpfend speziell geformte Käfigtaschen  gewährleisten einen exakten, axialen Lauf der Rollen
Einsatzgebiete: für Lagerstellen mit einfa-cher bis mittelschwerer Belastung, die mit stahlfeindlichen Stoffen in Berührung kommen
max. Drehzahl: ca. 800 U/min

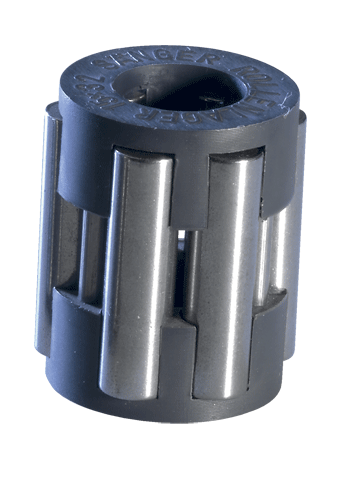

Baureihe P

ROW / P

Rollen: naturharte Stahlrollen Rollenführung an beiden Enden in zylindrischen Taschen
Käfig: Seitenringe aus Kunststoff, die mit variablen Stahlstiften verbunden sind
Einsatzgebiete: wie ROW / K
max. Drehzahl: ca. 800 U/min

ROH / P

Rollen: gehärtete und auf Wunsch geschliffene Präzisionsrollen
Käfig: Seitenringe aus Kunststoff, die mit variablen Stahlstiften verbunden sind
Einsatzgebiete: wie ROH / K
max. Drehzahl: ca. 2000 U/min

RON / P

Rollen: aus rost- und säurebeständi-gem Material
Käfig: Seitenringe aus Kunststoff, die mit variablen Stahlstiften verbunden sind
Einsatzgebiete: wie RON / K
max. Drehzahl: ca. 800 U/min

Weitere Informationen zu unseren Baureihen

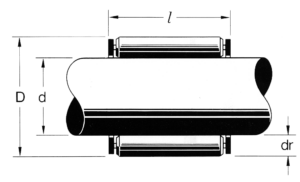

Einbautoleranzen

d = ISA f7
D = ISA F7

Lieferumfang

  • Die angeführten Typenreihen können in nahezu jeder benötigten metrischen und Zoll- Abmessung geliefert
    werden. (siehe Hauptkatalog )
  • Sondertoleranzen auf Anfrage
  • Sonderwerkstoffe ( z.B. extrem hitzebeständiger Stahl oder rostbeständige Werkstoffe ) auf Anfrage
  • Walzenkränze nach DIN 5402 / IWA – Lager / Baltzer Rollenlager auf Anfrage
  • geteilte Lager auf Anfrage
  • in nahezu allen gebräuchlichen Abmessungen verfügbar
  • Sonderabmessungen möglich, in Abhängigkeit der nachgefragten Menge
  • Sonderkäfigkonstruktionen für extreme Stabilität verfügbar

Bestellangaben

  • Typenbezeichnung – Aussendurchmesser ( D ) – Innendurchmesser ( d ) – Lagerlänge ( l ) – Rollendurchmesser ( dr )

Sonstige Produkte

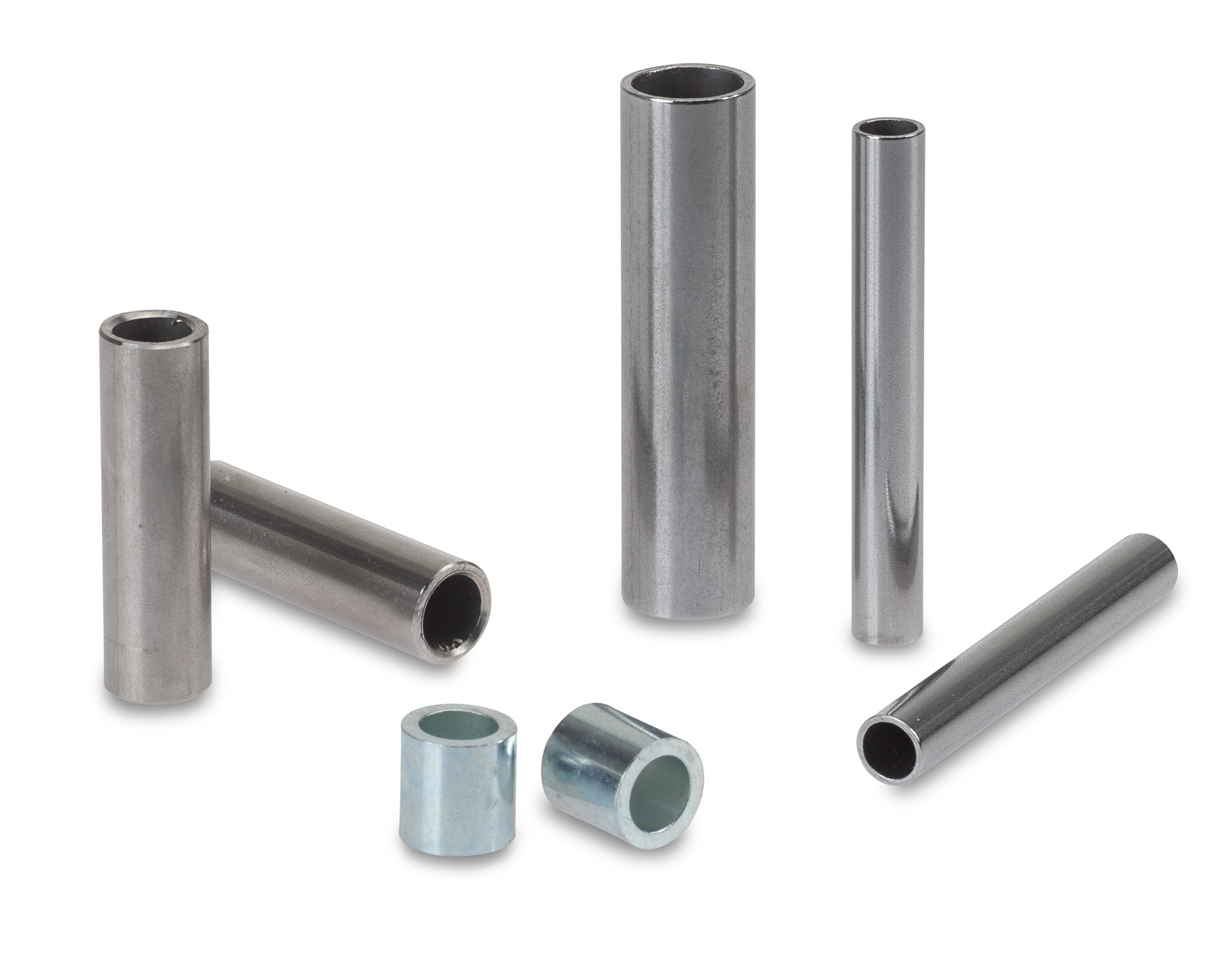

Rohrabschnitte

Rohrabschnitte

Drehteil

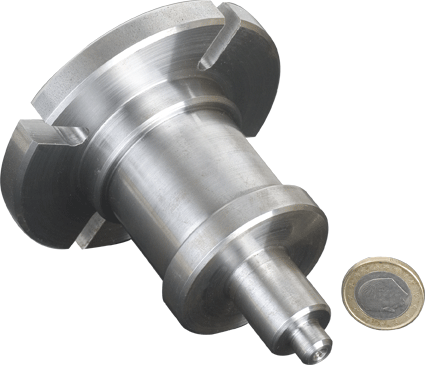

Drehmuster

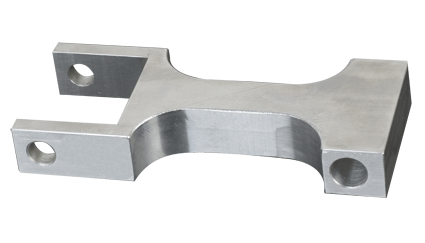

Frästeil

Präzisionsbuchsen (Innenringe/ Außenringe)

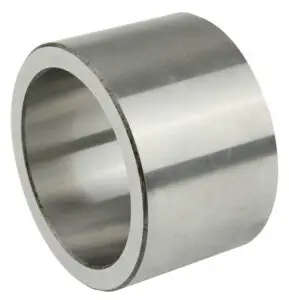

Massivbuchse
